x5 f15 계기판 깜빡이 수리

차량 인수후 부터 무지하게 신경쓰였던 계기판 깜빡이



왼쪽은 잘 되는데 오른쪽은 안들어옴.. 물론 외부의 깜빡이는 정상 작동



구글링 결과 계기판 LED가 고장난 것으로 결론



수리 과정은 없길래 도전



일단 준비물....

1. LED 교환을 위해 인두기, 납, 기타 등

2. 제일 중요한 LED

3. 계기판 탈거

4. 계기판 분해후 해당 LED 찾기



먼저 인두기 구입... 과거 18650 배터리 자작을 위해 인두기는 있었으나 작은 LED 납땜을 위해 인두팁도 작은것이 필요하고 전문가들은 대부분 끝이 칼 같이 생긴 것으로 하길로 알리에서 디지털 용접기 구입





<계기판 탈거>

링크 동영상 참고  https://youtu.be/GfGZ3tBmUvg







컨넥터 탈거



광케이블 탈거

탈거된 계기판

볼트를 풀기위한 준비물 (TH10 별모양)

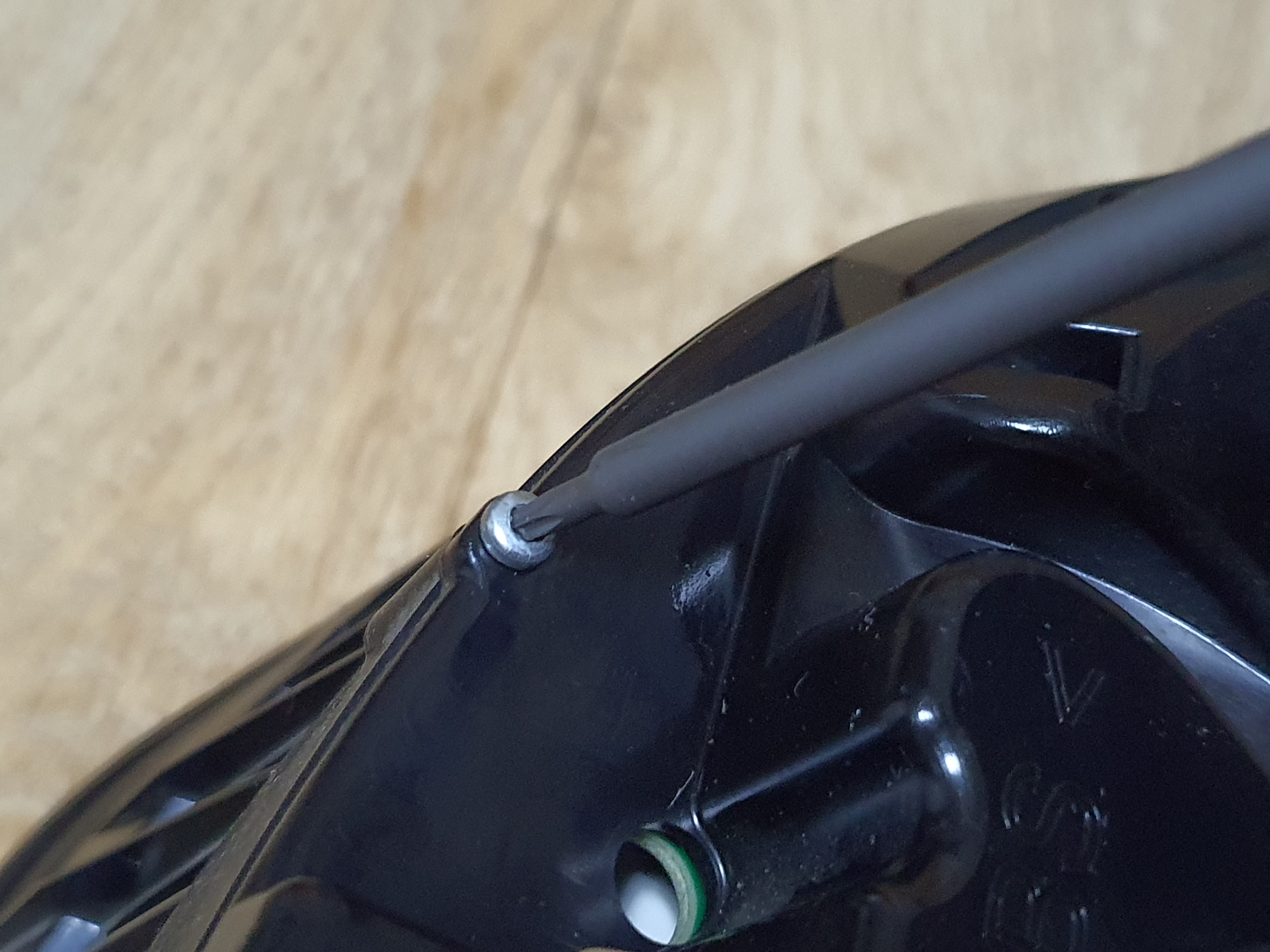

클립 분리후 4개 볼트 탈거



결합된 부분을 몇개 분리

커버가 분리된 상태의 계기판

바늘 분리.. 조심스럽게 손으로 뽑음

이제 안쪽 메인 기판을 분리차례

원안의 모양을 몇개 분리

드디어 나타난 메인기판

먼저 상단 기판 분리를 위해 빨간색 원안의 핀 3개를 뽑아야 함

빨간색 부분을 위로 들어 올리면 분리 가능

들어 올린 상태에서 핀을 뽑으면 됨

동일 방법으로 2개 더 탈거



빨간원안의 부분을 손으로 오므리면 탈거 가능



아래쪽 빨간 원의 2개를 동일 방법으로 분리



빨간원안 모양 몇개 분리하면 하단 기판이 나타남

작업대상 메인기판

LED 4개가 나오는데 1번과 4번이 깜빡이를 담당하는 LED , 4번이 고장남

일단 테스터기로 진단
테스터기 모드는 아래에 놓고 진행

 LED의 경우 +, - 단자를 탐침봉에 대면 LED에 불이들어오는 것을 확인 가능

(삐 소리가 날 경우 거꾸로 시행)





테스터기로 찍어본 결과 핀 4개중 +단자는 1개이고 나머지는 모두 - 단자임

각 개별 LED는 +단자와 3개의 나머지 - 단자 어떤것을 접촉해도 불이 들어오는 구조임



왼쪽 깜빡이 led 테스트 결과 정상... 노란색 점등, 오른쪽은 미점등(고장)



그림으로 알아보기

빨간색 (+)단자를 통과한 전기가 위쪽 상단의 180옴 저항을 통과후 불이 들어오는 구조

이제 확인을 했으니 LED 확보가 관건.

이러저리 구글링을 한결과 3825의 LED를 구해야 하고, 제일 중요한 것은 LED에 발이 4개 달린 것을 구해야 한다.

국내 다 검색해도 안나옴..

어쩌구 저꾸구 해서 3825 PLCC 4 로 검색하니 해외에서는 판매가 된다.



led 상세스펙 (빨간색 원안은 칩의 구조)



아래 오른쪽 칩내부의 구조

위와 내부의 구조는 다르지만 같다는 결론으로 주문

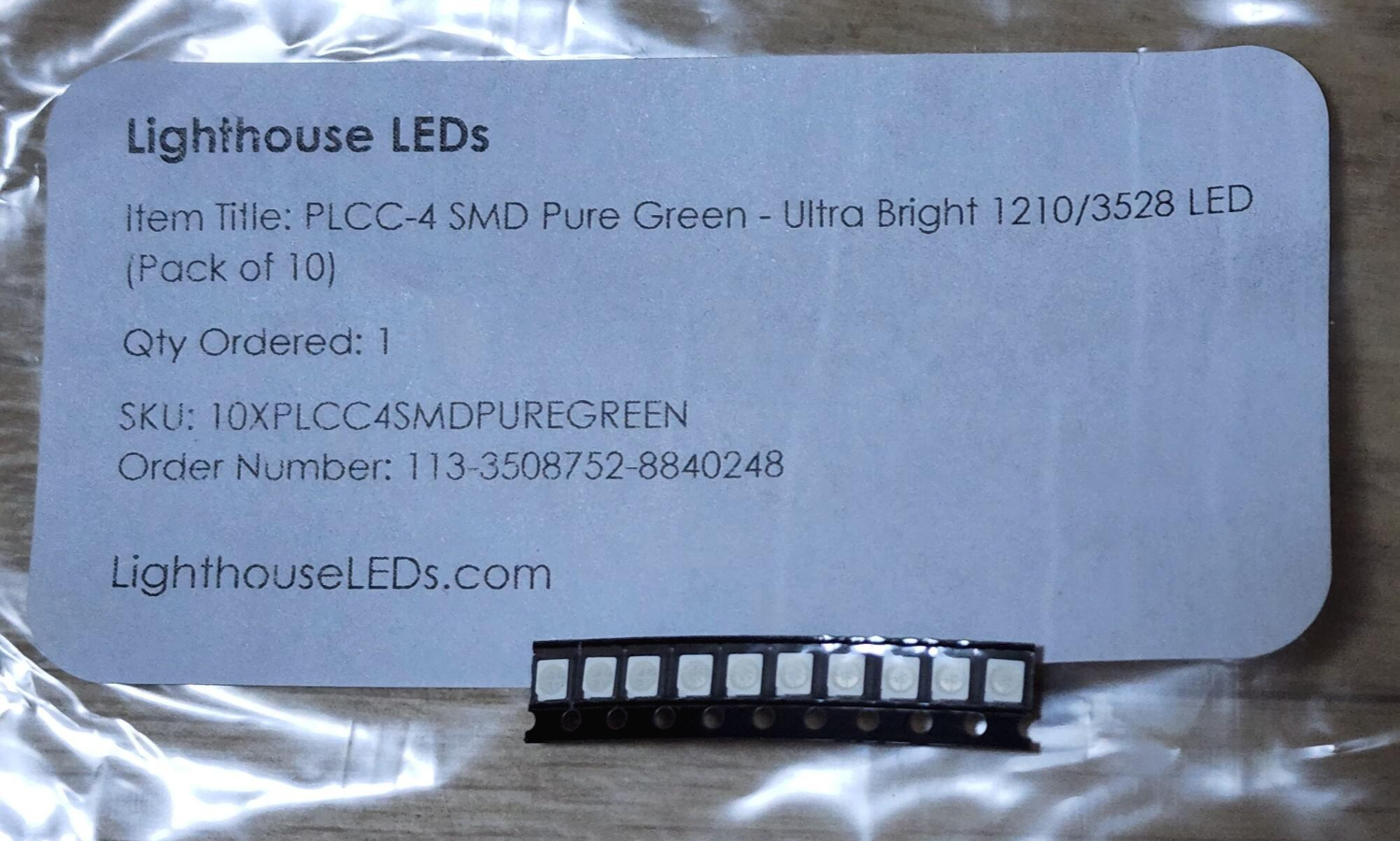

주문하고 2주가 걸려 도착한 LED



이제 계기판 고장난 LED 탈거



우측 잠시, 왼쪽 잠시 인두기를 옮겨가면서 몇번하니 떨어짐..

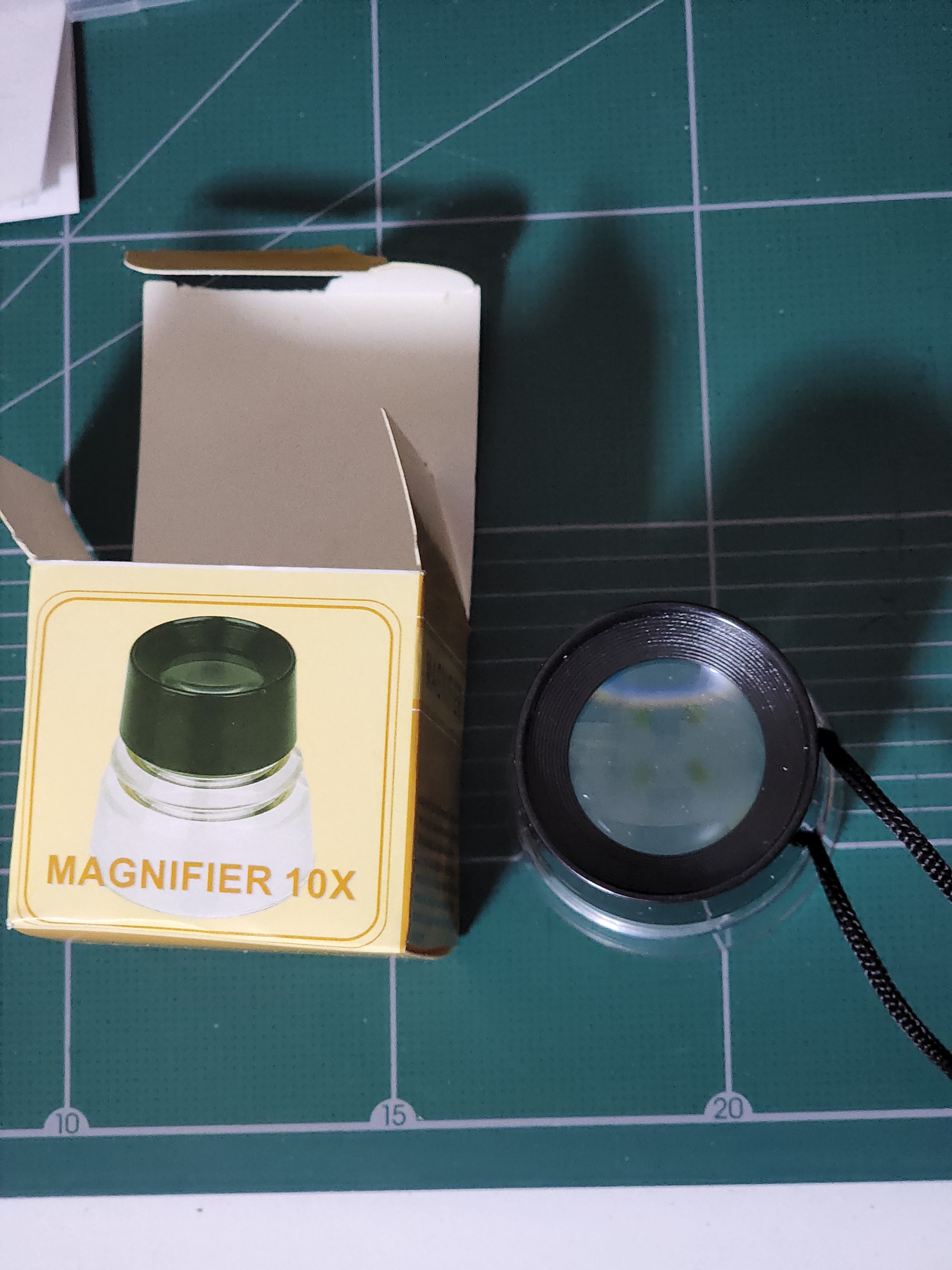

인두 작업시 잘 안보이고 사이즈가 작기 때문에 확대 경이 필요

문구사에 3천원, 카메라 찍어도 잘 나옴

LED 비교사진 (아래 노란색이 구품, 위쪽이 신품)



발로 납땜  (납땜후 쇼트 여부 확인 필수)



조립은 분해의 역순

문제는 연료게이지와 엔진오일 게이지가 안맞는다.

일단 중요한거는 깜빡이니 시험해 보고, 다시 분해후 조정예정

드디어 불이 들어온다

깜빡이 색이 당연히 다르다..ㅎㅎㅎ

일단 동작여부 확인을 위해 1개만 먼저 하고 테스트 진행했고 추후 동일색상 변경예정



노란색 LED와 그린 LED의 동작 전압 특성이 달라서 지속적으로 사용가능 여부는 알 수 없으나

방법론을 찾은 것에 만족하며, 장기적 관찰이 필요
